轴承测温传感器
该产品适用于电机、水泵等轴承测温，它直接反映了轴承的实际工作温度；
该系列铂电阻是有感温元件、不锈钢保护管、接线盒以及各种用途的固定装置组成，有双支和 单支元件两种规格 ，双支铂电阻可同时输出 2 组相同电阻信号供使用。
该系列产品采用德国原装进口薄膜电阻A 级芯片(同行业通常为 B 级)，测量精度高。
热电阻芯片采用激光焊接机进行焊接，使芯片引脚与导线 100%结合，不易脱落，抗震性强， 同时采用特殊封装工艺，保证其可靠性将是普通热电阻寿命的数倍以上。
该产品可根据需要配置金属护套封装，提高了传感器的抗压性、屏蔽性、防水性，外形美观；
安装长度可根据孔深自适应调节，适用于孔深变化较多的场合使用。

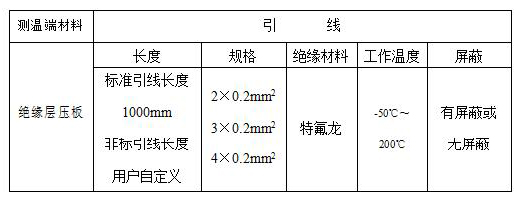

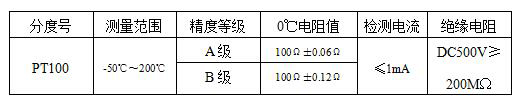

技术参数

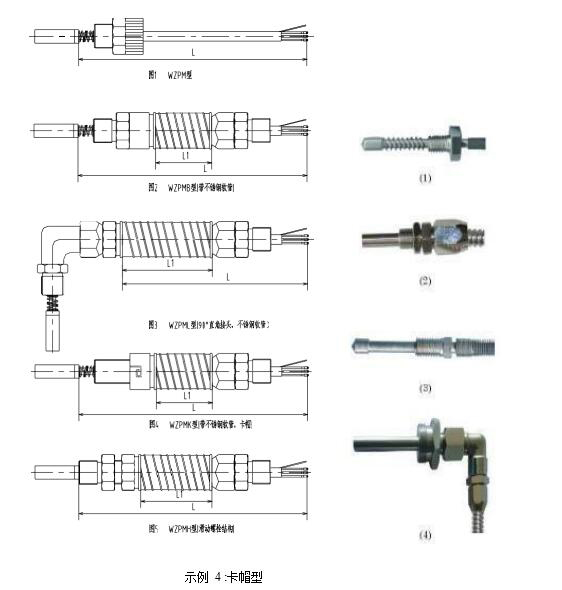

结构及外形尺寸

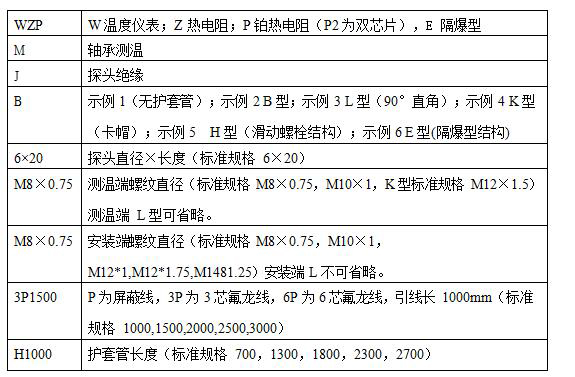

型号示例

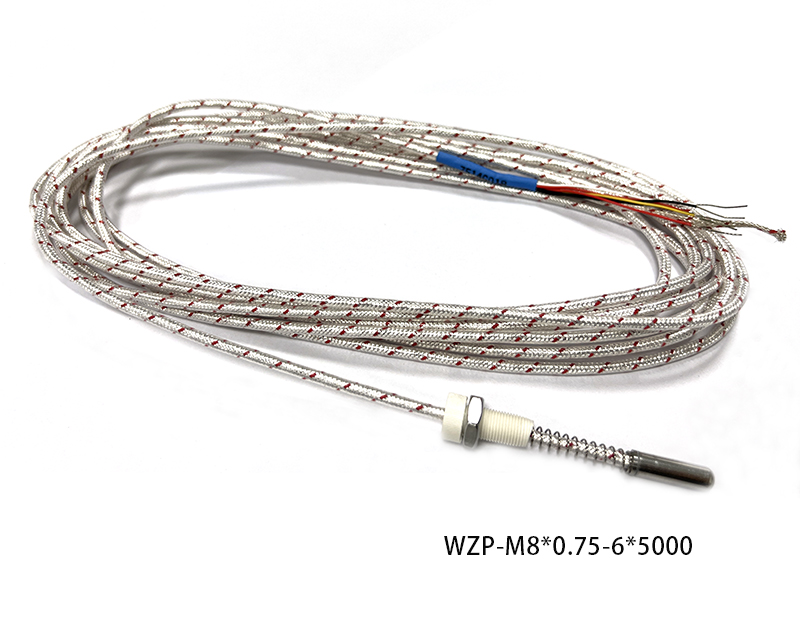

WZPM6×18-M8×0.75-L1500
测温端 M8×0.75,线长 1500，无不锈钢管
WZPM6×18-M10X1-PTFE1500
测温端 M10X1,线长 1500，耐油型
WZPMK6×18-M12*1.5-P1500
快插式， 测温端 M12*1.5,线长 1500，无不锈钢管
WZPMB6×18-M10×1/M12×1-3P1500H700
测温端 M10×1,安装端 M12×1,线长 1500，管长 700
WZPM6×18-LM10×1/M12×1-3P1500H700
测温端 90 度直角，线长 1500，管长 700
WZPM6×18-LM10×1/LM12×1-3P1500H700
测温端 90 度直角，安装端 90 度直角，线长 1500，管长 700
WZPME6×18-M10×1/M12×1-3P1500H700
隔爆型，测温端 M10×1,安装端 M12×1,线长 1500，管长 700
安装与使用
测量时，应保证传感器与被测温度物体间的热阻。传感器与被测温物体的间隙可用导热胶 填充。
将传感器测温端螺栓安装在轴承室位置，旋紧螺母，确保测温端面可靠接触，引线与温度 仪表连接，可实时显示轴承的工作温度。不得用力牵拉传感器引线，屏蔽线应可靠接地。
在测点 A 和 B 之间以及这些测点和轴承的最热点之间有温差，大小与轴承尺寸有关。对压入式轴瓦的滑动轴承和内径为 150mm 及以下的球或滚子轴承，测点 A 和 B 之间的温差可忽略不计。而对较大轴承，测点A 与 B 之间的温度约为 15K。

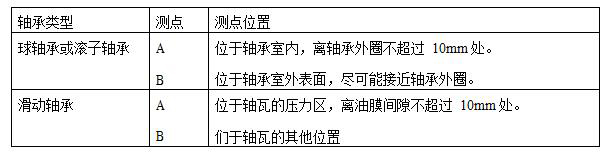

轴承温度的测点应尽可能靠近下表所列的二个位置之一。

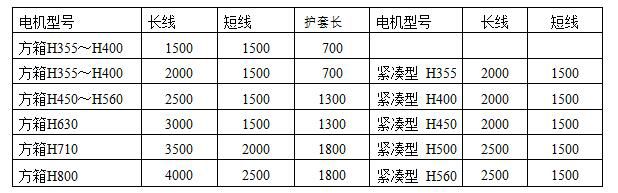

高压电机引线、金属护套参考长度
注：方箱电机两端轴承测温引线引入公用辅助接线盒，且辅助接线盒位置在非轴伸端。 紧凑型电机两端轴承测温引线引入公用辅助接线盒，且辅助接线盒位置在非轴伸端。 此表仅供参考，以各厂实际需要长度为准。

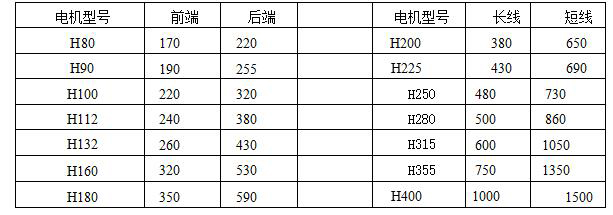

低压电机引线、金属护套参考长度
轴承测温传感器故障分析
当设备正常工作时，两支轴承测温元件所测得的温度可能存在差异，这是正常现象。引 起差异的主要原因有：
测温元件自身误差；
轴承质量存在差异；
轴承润滑条件存在的差异；
冷却条件的不同；
两只轴承所承受载荷大小不同；
受设备自身温度不均的影响。
